低EMI 振荡器为您的电子产品提供无干扰效能
电磁干扰（EMI）是无处不在的现象。当电子设备的操作被电磁场或导电电源干扰时，就会生成EMI，这将干扰无线电频谱。EMI可能损坏精密电路，增加噪音并降低振荡器的稳定性。其影响从仅仅降低电路性能到导致整个系统失效不等。下面这张Figure 1 展示了EMI对电源设备造成的影响。

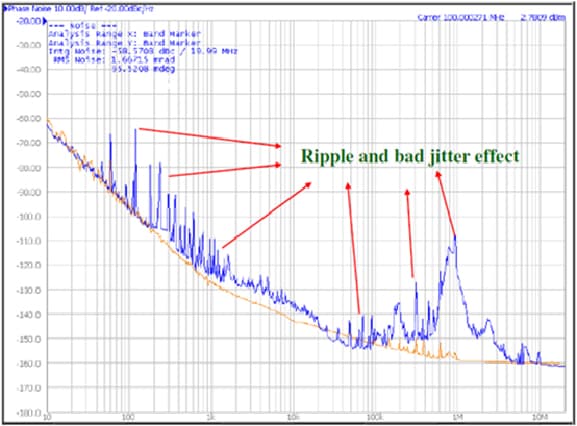

Figure 1: The effects of EMI on performance
电磁干扰抑制解决方案
电子信号的存在不可避免地在电子电路中生成电磁干扰（EMI）。过多的EMI可能会干扰附近的电子设备。可以使用EMI屏蔽技术来创建屏障，防止对敏感设备和信号的干扰。尽管传统的屏蔽技术很有效，但它们通常会增加电路板的面积、重量和成本，使其不太适合今天流线型和紧凑的电子产品。使用RLC组件滤波器来减少上升/下降时间也可以有效，但它们会影响信号完整性。这导致了眼图的闭合和接收器区分信号的能力下降，进而增加位错误率。随着传输界面速度的提高，EMI的影响变得更加显着，逐渐成为电路设计中一个重要的考虑因素。因此，减少EMI是工程师必须解决的一个关键问题。
Figure 2: EMI Solutions
SSC在抑制电磁干扰的力量
EMI 违规通常是指能量集中在特定频段，导致较高峰值的情况。扩频时锺 (SSC) 是一种广泛使用的 EMI 抑制技术，通过频率调制来实现。与传统的屏蔽或隔离 EMI 方法相比，SSC 技术显着降低了设计成本并缩短了设计周期。

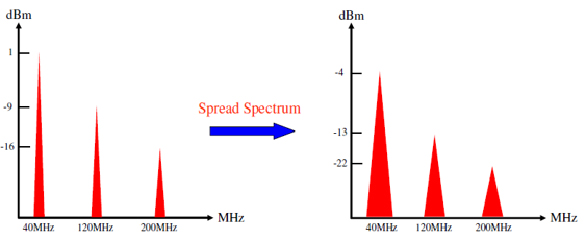

SSC 将集中的能量分布在更宽的频率范围内，降低时锺基本频率和奇次谐波的振幅，同时降低系统的 EMI 峰值。
SSC 技术在时锺的内部集成电路中调制频率，并同时调制所有数据、地址和与时锺源同步的控制信号。这有效地减少了整体 EMI 峰值。SSC 允许调整多个参数，包括开/关选项。
解锁无干扰性能
展频技术是一种变革性的传输技术，可以减少信号谐波及其谐波的峰值频率。这项技术有效地解决了 EMI 带来的挑战。
为了显着减少 EMI 峰值并保护电路免受干扰，安碁科技 的低 EMI 振荡器采用频率调制将能量分散到更广的频谱范围。与传统的屏蔽或添加组件不同，安碁科技 的展频技术在不增加体积或重量的情况下保持信号完整性。
安碁科技 提供多种展频模式，包括中心展频和下降展频。这允许根据产品须求灵活选择，同时确保最佳的 EMI 抑制效果。了解更多关于我们各种展频模式的信息，请点击here.
先进的LOW EMI 振荡器
安碁科技 的LOW EMI 振荡器是您电子产品的首选。通过利用先进的展频技术，我们的解决方案有效抑制 EMI，同时确保您的应用具有卓越的性能和电磁兼容性。
安碁科技的振荡器还具有低功耗特性，并且在宽广的温度范围内可靠运行，满足从 -40°C 到 125°C 的严格环境要求。选择 安碁科技，将创新和可靠的稳定性注入您的下一代电子设计中，体验我们低 EMI 振荡器所提供的卓越价值。
| 安碁科技 产品系列* | 产品尺寸 (mm) | 频率 (MHz) | 电压 | 温度范围 | 展频方式 |
|---|---|---|---|---|---|
| SMGN-751 SMGN-531 |
7.0×5.0x1.4, 5.0×3.2×1.3 | 1MHz ~ 200MHz | 3.3V | -40~85℃ | Center Spread : ±0.125% ~ ±2.0%, Down Spread : -0.25% ~ -4.0% |
| SMGN-751 SMGN-531 |
7.0×5.0x1.4, 5.0×3.2×1.3 | 1MHz ~ 166MHz | 2.5V | -40~85℃ | Center Spread : ±0.125% ~ ±2.0%, Down Spread : -0.25% ~ -4.0% |
* 根据您的展频要求提供（例如，中心扩展 ±0.5%、±1.75% 或下降扩展 -1.5%、-3.75%）。
| 安碁科技 产品系列** | 产品尺寸 (mm) | 频率 (MHz) | 电压 | 温度范围 | 展频方式 |
|---|---|---|---|---|---|
| SMGN-752 SMGN-532 SMGN-321 SMGN-221 |
7.0×5.0x1.4, 5.0×3.2×1.3 3.2x2.5x1.2 2.5x2.0x0.95 |
20MHz ~ 40MHz | 3.3V | -40~125℃ | Center Spread : ±0.07% ~ ±0.35%, |
| SMGN-752 SMGN-532 SMGN-321 SMGN-221 |
7.0×5.0x1.4, 5.0×3.2×1.3 3.2x2.5x1.2 2.5x2.0x0.95 |
20MHz ~ 40MHz | 2.5V | -40~125℃ | Center Spread : ±0.09% ~ ±0.54%, |
| SMGN-752 SMGN-532 SMGN-321 SMGN-221 |
7.0×5.0x1.4, 5.0×3.2×1.3 3.2x2.5x1.2 2.5x2.0x0.95 |
20MHz ~ 40MHz | 1.8V | -40~125℃ | Center Spread : ±0.12% ~ ±0.78%, |
* * 依据电压决定展频幅度。
展频模式
为了确保最佳的 EMI 抑制效果并为您的应用提供合适的产品，安碁科技提供如下多种展频模式。
Spread Spectrum Techniques
Center Spread +/-2%
Down Spread -4%
不同的展频幅度比较

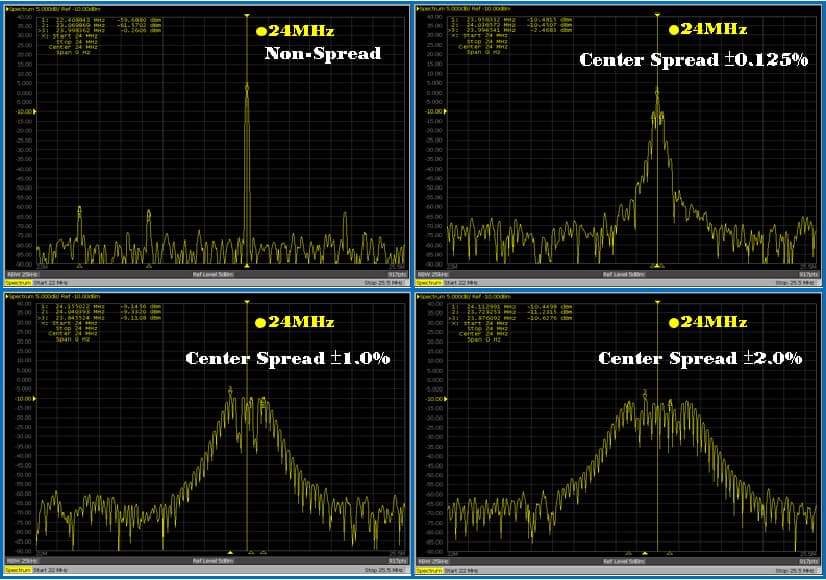

Center Spread – 24 MHz Oscillator

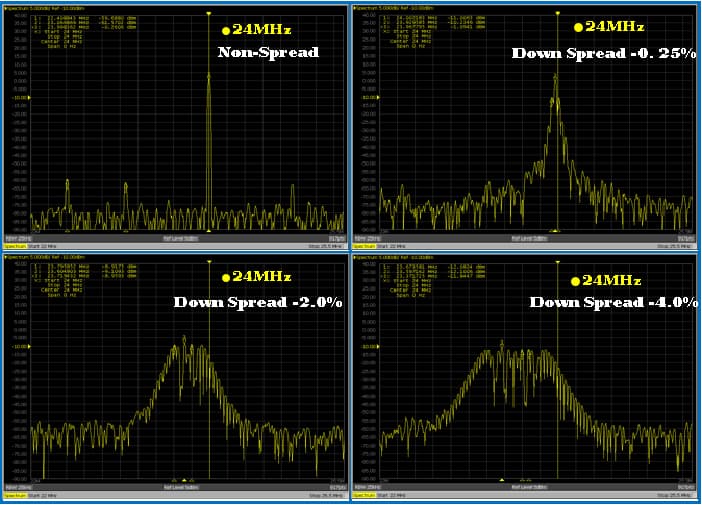

Down Spread – 24 MHz Oscillator

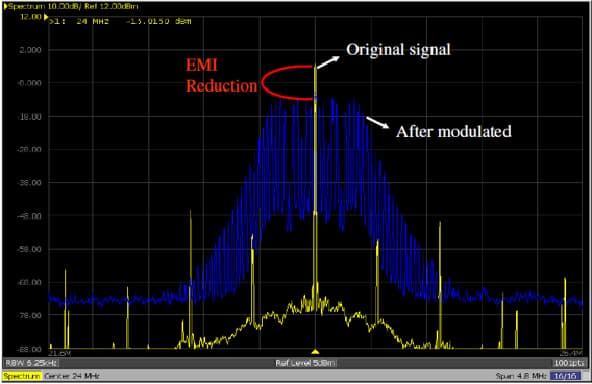

EMI REDUCTION

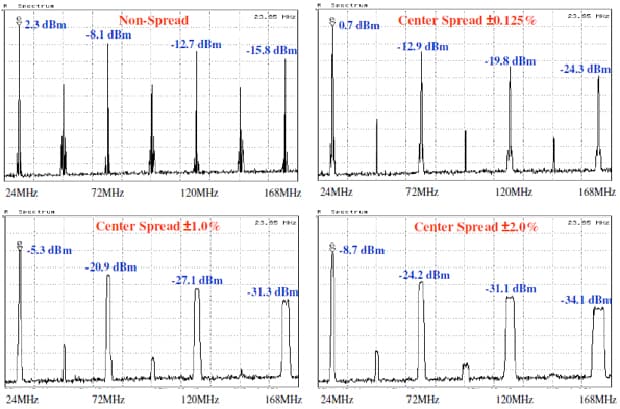

Harmonics Comparison
Harmonics Comparison: Non-Spread – 24 MHz Oscillator
Harmonics Comparison: Center Spread ±0.25% – 24 MHz Oscillator
Harmonics Comparison: Center Spread ±1.0% – 24 MHz Oscillator
Harmonics Comparison: Center Spread ±2.0% – 24 MHz Oscillator
